Атлас исторических карт верхней Оки Инструмент для поиска исчезнувших селений — краткий обзор

Пять уездов, четыре столетия и почти четыре тысячи населённых мест, половины из которых больше нет на земле. Эта страница объясняет, что делает программа и зачем она понадобилась.

С чего всё началосьЗадача

В 1770–90-е годы Российская империя провела Генеральное межевание — сплошную опись земель. Каждая дача, то есть земельное владение, получила номер на плане и описание в Экономических примечаниях: сколько дворов, душ, десятин, чьё владение, на каком берегу какой речки стоит.

С тех пор большинство этих селений исчезло. Деревня, где в 1780 году стояло одиннадцать дворов, сегодня — поле или лес без единого следа на современной карте. Вопрос краеведа звучит просто, а ответить на него трудно: где именно она стояла?

3894записи реестра

5уездов: Лихвинский, Алексинский, Одоевский, Белёвский, Козельский

238пропавших селений в отборе

6срезов по времени: с 1620-х до наших дней

Реестр собран по писцовым книгам 1620–30-х, планам и примечаниям Генерального межевания, военной трёхвёрстке 1851 года, приходским спискам Кёппена, Спискам населённых мест 1859 и 1900 годов и полевым обследованиям. Атлас — то место, где эти слои сходятся на одной карте.

Что видно на экранеКарта

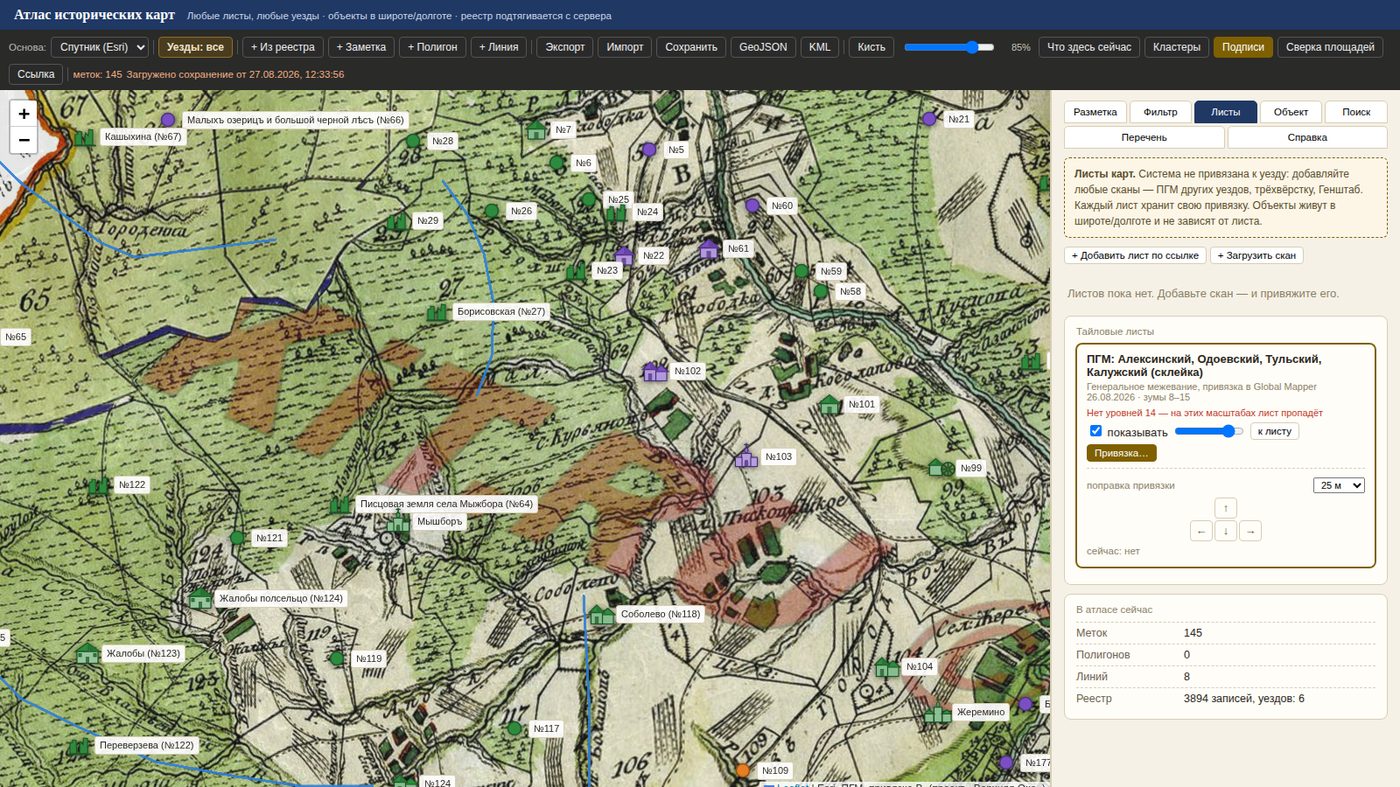

Общий вид атласа: план межевания поверх спутникового снимка — План Генерального межевания лежит поверх современного спутникового снимка. Прозрачность плана двигается ползунком вверху, так что можно «проявлять» старую карту над новой местностью. Значки — селения из реестра, вид значка подсказывает, чем было место: деревня, сельцо, село с церковью, погост, мельница, пустошь, развалины.

Ключевая мысль устройства: объекты живут в широте и долготе, а не в пикселях скана. Поэтому можно подложить любой лист — план межевания, трёхвёрстку, Генштаб, — и метки останутся на своих местах.

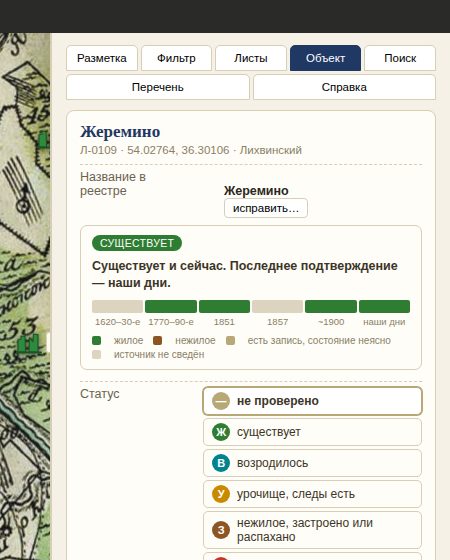

Карточка селения с лентой эпох — Карточка селения. Вверху — лента источников по времени: зелёное значит «жилое», коричневое «нежилое», серое «источник ещё не сведён». Ниже краевед отмечает, что нашёл на местности.

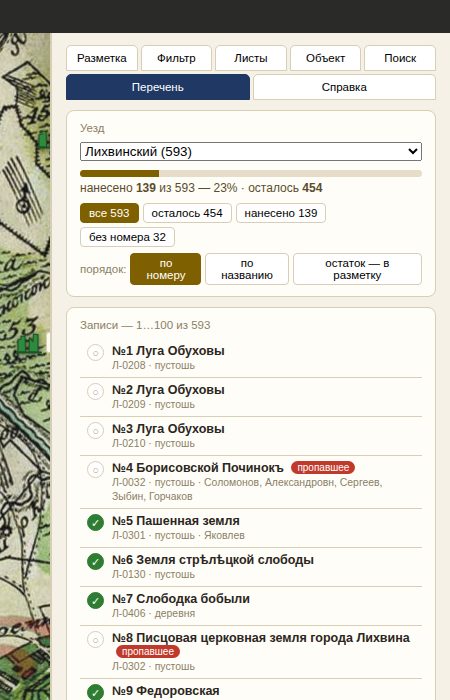

Перечень записей по уезду — Перечень по уезду: галочкой отмечено то, что уже нанесено на карту, кружком — что осталось. Видно, сколько работы позади и сколько впереди.

Осторожность вместо уверенности. Пустая клетка в ленте эпох означает «источник ещё не сведён», а не «селения не было». Программа никогда не выдаёт такую пустоту за доказательство исчезновения: она честно пишет «следы теряются» и называет два источника, между которыми селение пропало. Отдельно отмечены случаи «к 1620-м уже пустошь» — таких около восьмисот, это самая ранняя датировка, какую вообще дают источники.

ГлавноеРежим детального исследования дачи

Это сердце программы. Знать, что деревня Абакумова стояла где-то в пределах своей дачи, недостаточно: дача — это сотни гектаров. Настоящий вопрос — где внутри неё стояло жильё. Режим открывается кнопкой «Разобрать место» и сводит на одном экране всё, что нужно, чтобы на этот вопрос ответить.

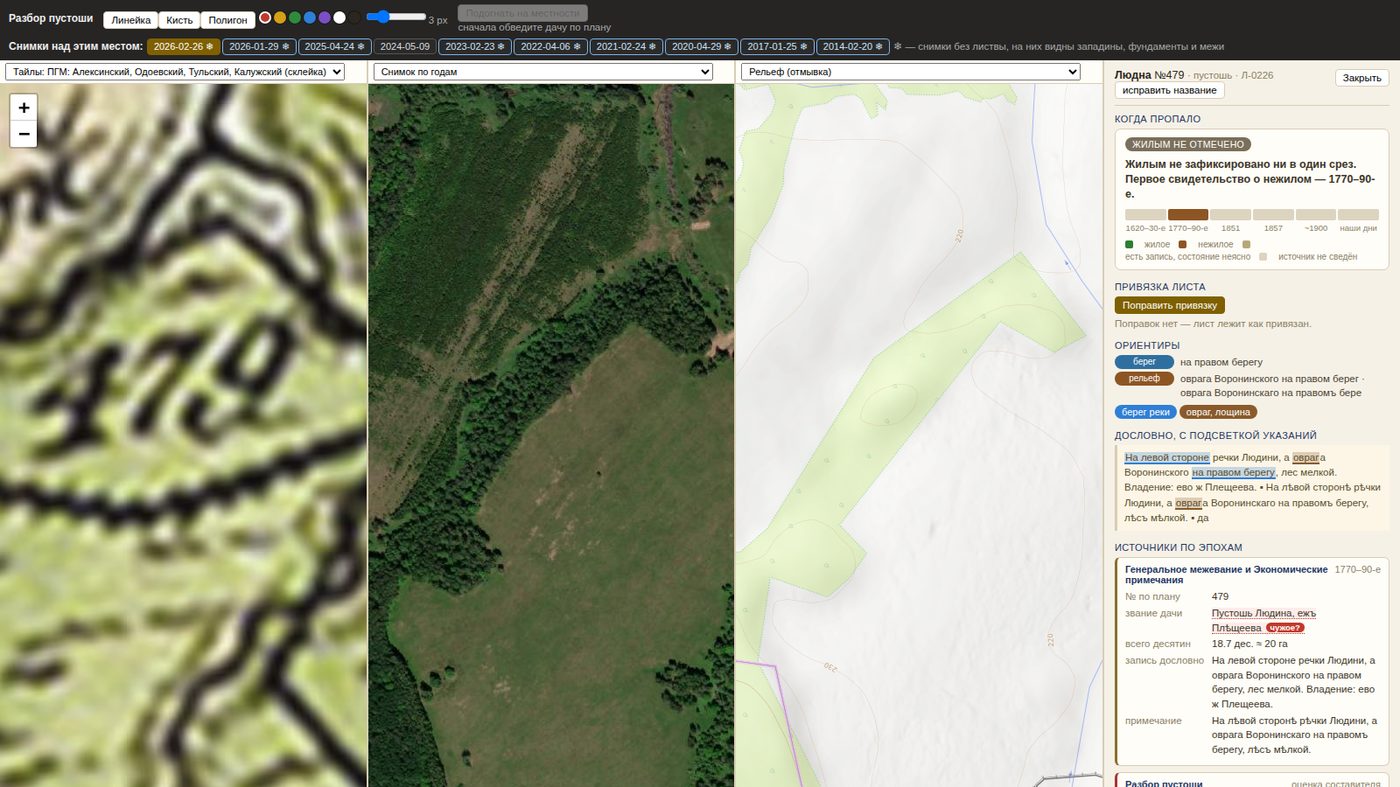

Режим детального исследования: три синхронных окна — Три окна показывают одно и то же место и двигаются вместе. Слева план межевания XVIII века, посередине спутниковый снимок, справа рельеф с горизонталями. Источник каждого окна переключается.

Снимки по годам

Верхняя полоса — все доступные спутниковые съёмки этого места с 2014 года, снежинкой отмечены безлиственные. Это важнее, чем кажется: западины погребов, фундаменты и старые межи видны только на зимних и ранневесенних кадрах, а летом их скрывает листва. Над одним местом обычно набирается около десяти разных съёмок.

Что говорит источник

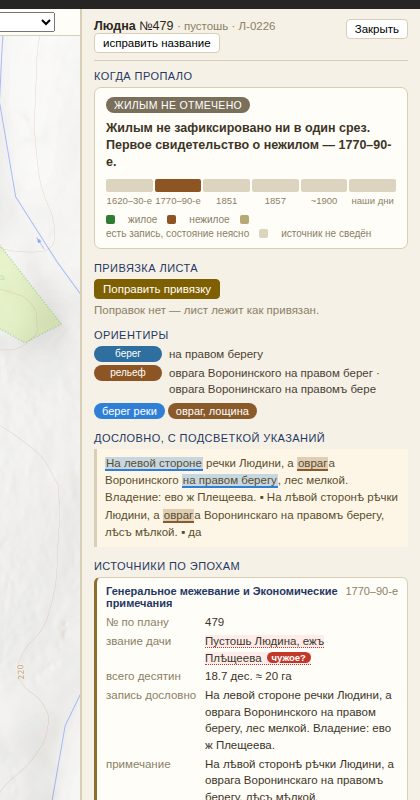

Панель источников — Правая колонка: ориентиры, выжатые из текста, дословная запись с подсветкой и карточки по каждому источнику отдельно.

Программа разбирает текст Экономических примечаний и вытаскивает из него всё, что указывает на место: на каком берегу какой речки, при какой дороге, у какого оврага, при пруде или мельнице. «На правом берегу речки Стрешны, а дачею с левой стороны речки Черепети» — это не описание, это указание, где копать. Такие обороты подсвечиваются прямо в цитате. Ниже идут карточки по эпохам: писцовые книги, межевание с числом дворов и десятин, трёхвёрстка, списки населённых мест, наши дни.

Версии, а не приговор

Найдя вероятное место, краевед отмечает его кликом — точка появляется сразу во всех трёх окнах. У каждой версии свой разряд доказанности от 1 до 5 и обоснование словами. Если источник сужает место до участка, а не до двора, можно обвести зону поиска: её площадь считается в гектарах и десятинах.

Смысл здесь принципиальный: результат работы — не утверждение «здесь была деревня», а датированная версия с обоснованием, которую другой краевед может проверить и оспорить.

Проверка площадью

Обведя дачу по плану, программа сравнивает её площадь с числом десятин, записанным межевщиками в XVIII веке. Десятина — 2400 квадратных саженей, то есть 1,09 гектара. Если обведённое сходится с записанным в пределах десяти процентов — дача найдена верно. Если расходится вдвое — либо обвод неточен, либо смещён сам лист. А одинаковый перекос сразу у многих дач говорит уже об ошибке привязки карты, и программа об этом предупреждает.

Ещё в программеОстальные возможности

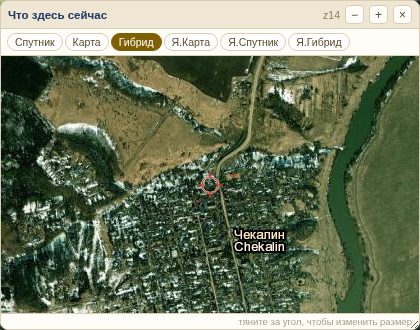

Окно «Что здесь сейчас» — то же место на современной карте: спутник, карта, гибрид, в том числе яндексовые.

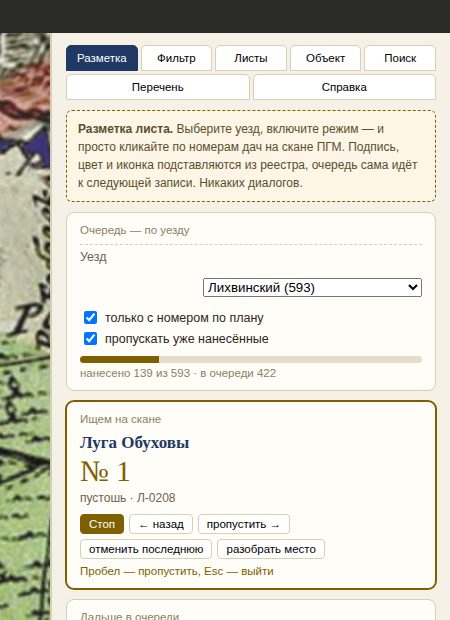

Режим массовой разметки — Разметка листа: очередь ведёт от записи к записи, остаётся кликать по номерам дач на скане.

Массовая разметка. Восемьдесят семь процентов записей уже нанесены на план самими межевщиками — у них есть номер. Программа ведёт очередь и подставляет подпись, цвет и значок из реестра, так что человеку остаётся только найти номер на скане и кликнуть.
Срезы реестра. Отбор по уезду, виду селения, владельцу, гидрониму, наличию церкви, господского дома или производства. Найденное можно показать на карте или целиком отправить в очередь разметки.
Правка привязки старой карты. Планы XVIII века ложатся на местность неточно. Можно обвести дачу по плану, перетащить её углы туда, где она лежит на самом деле, и нажать «Пересчитать привязку» — программа сама выведет поправку. Действует она только вокруг этого места и плавно сходит на нет, так что соседние уезды не сдвинутся.
Выгрузка. Всё нанесённое выгружается в GeoJSON для профессиональных ГИС и в KML для Google Earth, с полным описанием каждой точки.
Постоянные ссылки. Вид карты, фильтр и выбранный объект живут в адресе страницы: ссылку можно поставить в статью, и читатель увидит ровно то же самое.

ПопробоватьОткрыть атлас

Программа работает прямо в браузере, ничего ставить не нужно. Ниже несколько готовых видов — можно начать с них.

Откройте атлас и подвигайте ползунок прозрачности вверху — план межевания начнёт проявляться над спутниковым снимком.
Щёлкните по любому значку: справа откроется карточка селения с лентой источников по времени.
Нажмите в карточке «Разобрать место» — откроются три окна. Это и есть главный режим.
В верхней полосе выберите зимнюю дату со снежинкой и сравните её с летней.

Открыть атлас Сразу к Мыжбору

Что стоит знать, если будете щёлкать всерьёз. Это рабочий инструмент одного исследования, а не готовый продукт. Часть данных ещё не сведена, привязка плана местами неточна, а нанесено на карту пока меньше десятой части реестра. Изменения сохраняются только по нажатию кнопки «Сохранить», так что случайно сломать ничего не выйдет — обновление страницы всё возвращает.
